Chúng tôi cung cấp đầy đủ các loại khớp nối đĩa WGP; Khớp nối đĩa thắng WGP1; WGP2; WGP3; WGP4; WGP5; WGP6; WGP7; WGP8; WGP9; WGP11; Khớp nối tròn CV joint, Khớp nối đồng tốc CV joint; Khớp nối chữ thập; Khớp nối răng GIICL1; GIICL2; GIICL3; GIICL4; GIICL5; GIICL6; GIICL7; GIICL8; GIICL9; GIICL10; GIICL11; GIICL14; GIICL15; GllCLZ11; GIICL20… Nhông răng; Khớp nối xoay; Đĩa xích công nghiệp; nhông xích công nghiệp; Vòng bi chữ thập; Khớp nối xích KC; Khớp nối xích GL1 – GL15; Bạc đạn chữ thập Trục cardan; Mặt bích; đĩa xích cho máy xây dựng; các loại Vòng bi một chiều Tsubaki; Xích công nghiệp; Bạc lót tự bôi trơn; Bạc cầu tự bôi trơn;  Khớp nối trục;  Đầu nối trục các đăng; Ống canh; Con lăn; Cùm rút; Bánh răng xoắn; Gối trên bạc đạnPulley ròng rọc với đầy đủ các series SPA Series V-pulley (SPA100; SPA120); SPB Series V-pulley (SPB200; SPB250; SPB280); SPC Series V-pulley; SPZ Series V-pulley; Răng; Gầu; nhông xích cho máy xây dựng; Đia xích xe lu; Đĩa xích xe ủi….

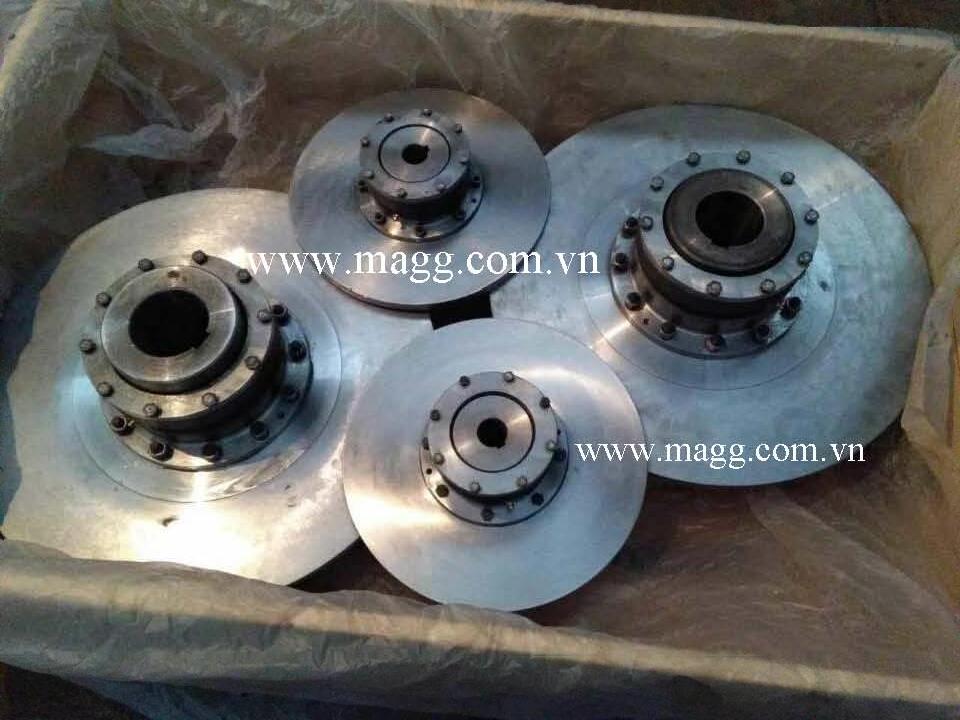

Khop noi dia WGP

Model Tn(N·m) n(r·min-1) B F N R D2 D4 Weight
m(kg)
WGP1 710 - 58 30 38 2 98 60 5.62
WGP2 1250 - 68 30 38 2.5 118 77 9.62
WGP3 2500 3550 80 30 49 3 140 90 16.5
WGP4 4500 2500 30 45 3 160 112 25.3
WGP5 7100 2500 100 30 45 4 180 128 34.7
WGP6 10000 2000 112 30 44 4 200 145 51.3
WGP7 14000 1700 122 30 44 4 230 160 68
WGP8 20000 1700 136 30 44 5 245 176 79
WGP9 25000 1600 140 30 58 5 265 190 106.5
WGP10 40000 - 165 30 58 6 300 225 159
WGP11 56000 - 180 40 58 6 345 256 215
WGP12 80000 - 207 40 58 7 375 288 303
WGP13 112000 - 235 50 58 8 425 320 291
WGP14 160000 - 265 50 65 9 462 362 523
Model Tn r/min Y,J1

Kg

N.m d1,d2 L
GIICLZ1 355 4000 16-50 38-112 103 2 8 3.5
GIICLZ2 630 4000 16-60 38-142 115 2 8 5.7
GIICLZ3 1000 4000 22-71 38-142 127 2 8 7.6
GIICLZ4 1600 4000 38-80 60-172 149 2 8 13.5
GIICLZ5 2800 4000 38-90 60-172 167 2.5 10 23.1
GIICLZ6 4500 4000 45-105 84-212 187 2.5 10 29.3
GIICLZ7 6300 3750 50-115 84-212 204 2.5 10 43.8
GIICLZ8 9000 3300 55-125 84-212 230 3 12 54.9
GIICLZ9 14000 3000 60-150 107-252 256 3 12 88
GIICLZ10 2000 2650 65-150 107-252 287 3.5 14 111.5
GIICLZ11 31500 2350 110-175 167-302 325 3.5 14 162.4
GIICLZ12 45000 2100 130-200 202-352 362 4 16 268
GIICLZ13 63000 1850 150-225 202-352 412 4.5 18 320
GIICLZ14 100000 1650 170-250 242-410 162 5.5 22 438
GIICLZ15 160000 1500 190-285 282-470 512 5.5 22 650
GIICLZ16 224000 1300 220-320 282-470 580 7 28 857
GIICLZ17 315000 1200 250-365 330-550 644 7 28 1255
GIICLZ18 450000 1050 280-400 380-650 726 8 28 1830
GIICLZ19 630000 950 300-475 380-650 818 9 32 2457
GIICLZ20 900000 800 360-540 450-800 928 10.5 32 3793
GIICLZ21 1250000 750 400-600 540-800 1022 11.5 40 5348
GIICLZ22 1600000 650 450-680 540-800 1134 13 40 6871
GIICLZ23 2240000 600 500-770 680-800 1282 14.5 50 10383
GIICLZ24 3150000 550 560-880 680-800 1428 16.5 50 14465
GIICLZ25 4000000 460 670-1040 900-1000 1644 19 50 23489
odel Norminal torsion
Tn
(N·m)
Max speed
(r/min)
Hole dia Hole length D H A C Axis spacing
kg.㎡
lubricating grease total (mL) weight
(Kg)
Y,J1
d1,d2 L
GIICL1 355 4000 14-35 38-82 103 2.0 36 8 0.0035-0.00375 51 3.1
GIICL2 630 4000 16-45 38-112 115 2.0 42 8 0.00550-0.00675 70 3.5
GIICL3 1000 4000 22-56 38-112 127 2.0 44 8 0.010-0.0113 68 7.0
GIICL4 1600 4000 38-65 60-142 149 2.0 49 8 0.02-0.0245 87 12.2
GIICL5 2800 4000 40-75 84-142 167 2.5 55 10 0.0378-0.0433 125 18.0
GIICL6 4500 4000 45-90 84-172 187 2.5 56 10 0.0663-0.0843 148 26.5
GIICL7 6300 3750 50-105 84-212 204 3.5 60 10 0.103-0.151 175 39.2
GIICL8 9000 3300 55-115 84-212 230 3.0 67 12 0.167-0.241 268 49.7
GIICL9 14000 3000 60-135 107-252 256 3.0 69 12 0.316-0.470 310 79.6
GIICL10 20000 2650 65-150 107-252 287 3.5 78 14 0.511-0.745 472 101
GIICL11 31500 2350 70-175 107-302 325 3.5 81 14 1.096-1.588 550 161
GIICL12 45000 2100 75-200 107-352 362 4.0 89 16 1.623-3.055 695 213
GIICL13 63000 1850 150-225 202-352 412 4.5 98 18 3.925-4.918 1019 315
GIICL14 100000 1650 170-250 242-410 462 5.5 172 22 8.025-9.725 3900 476
GIICL15 160000 1500 190-285 282-470 512 5.5 182 22 14.300-17.45 3700 696
GIICL16 224000 1300 220-320 282-470 580 7.0 209 28 23.925-29.1 4500 913
GIICL17 315000 1200 250-365 330-550 644 7.0 198 28 43.095-53.725 4900 1322
GIICL18 450000 1050 280-400 380-650 726 8.0 222 28 78.525-99.500 7000 1948
GIICL19 630000 950 300-470 380-650 818 8.0 232 32 136.750-175.5 8900 3026
GIICL20 900000 800 360-540 450-800 928 10.5 247 32 261.75-360.75 11000 3984
GIICL21 1250000 750 400-600 540-800 1022 11.5 255 40 468.75-561.50 13000 4977
GIICL22 1600000 650 450-680 540-800 1134 13.0 262 40 753.750-904.750 16000 7738
GIICL23 2240000 600 500-770 680-800 1282 14.5 299 50 1517-1725 28000 10783
GIICL24 3150000 550 560-880 680-900 1428 16.5 317 50 2486-3131.75 33000 15015
GIICL25 4000000 460 670-1040 900-1000 1644 19.0 325 50 5174.25-7198.25 43000 24080

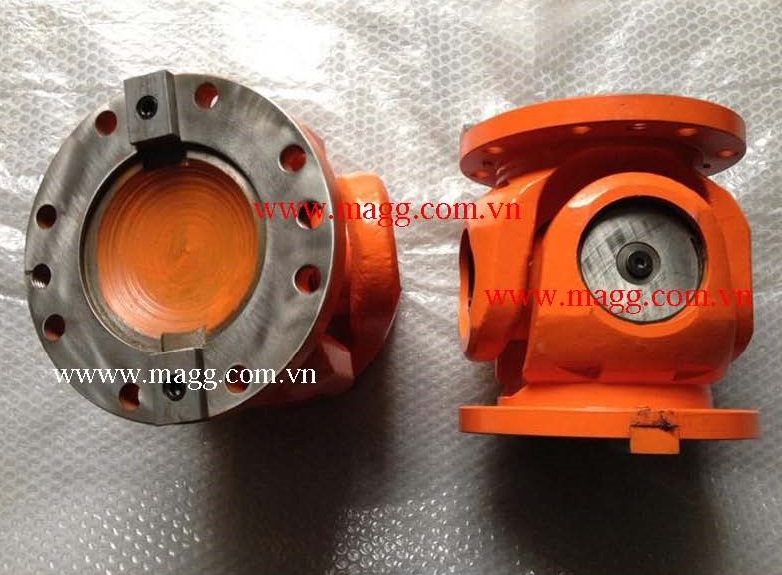

khopnt4

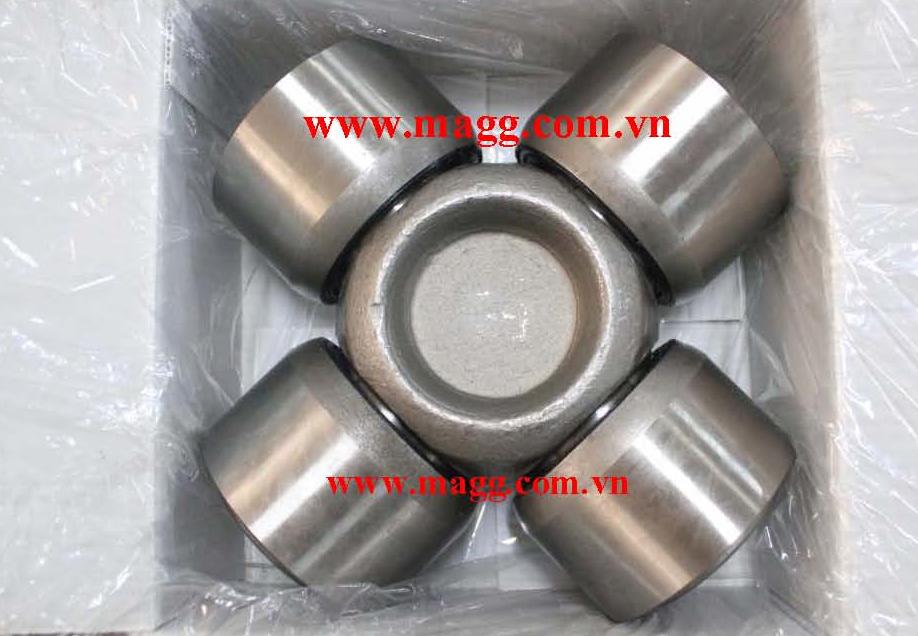

truc cardan 2

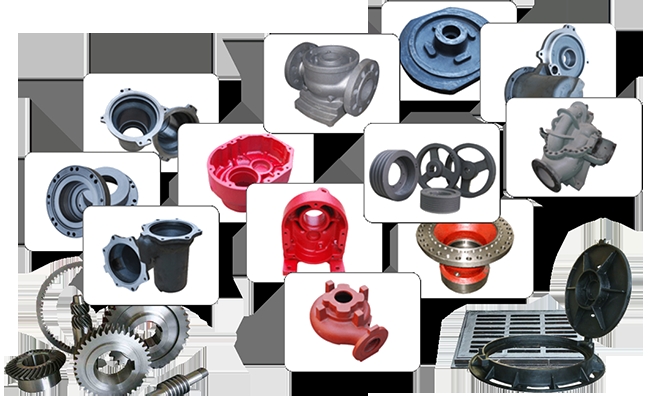

product_Casting
