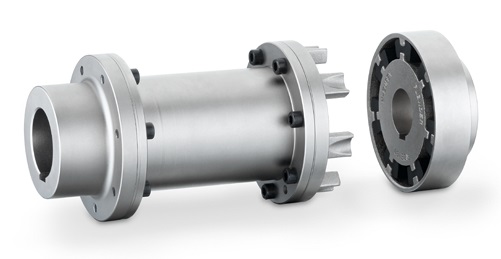

Khớp nối Siemens N-EUPEX H được sản suất tại Đức. Dùng để kết nối trục động cơ điện hoặc trục của hộp giảm tốc (hộp số) với trục của máy công tác.
Khớp nối N-EUPEX H chuyên dùng cho các nhà máy xi măng, nhà máy thép…. kết nối giữa trục động cơ và trục vào của hộp số; truyền động cho bơm, thông gió, hộp số dẫn động cho cầu trục; dẫn động máy Diesel với Moment quán tính nhỏ; N-EUPEX H 80; N-EUPEX H 95; N-EUPEX H 110; N-EUPEX H 125; N-EUPEX H 140; N-EUPEX H 160; N-EUPEX H 180; N-EUPEX H 200; N-EUPEX H 225; N-EUPEX H 250; N-EUPEX H 250; N-EUPEX H 280; N-EUPEX H 315; N-EUPEX H 350; N-EUPEX H 400; N-EUPEX H 440…
|
Size |
Speed nmax |
TKN [Nm] |
Dimensions [mm] |
|||
|
DA |
Bore D1 |
Bore D2 |
S |
|||
| N-EUPEX H 80 |
6000 |
60 |
80 |
30 |
32 |
100/140 |
| N-EUPEX H 95 |
5500 |
100 |
95 |
42 |
42 |
100/140 |
| N-EUPEX H 110 |
5300 |
160 |
110 |
48 |
48 |
100/140/180 |
| N-EUPEX H 125 |
5100 |
240 |
125 |
55 |
55 |
100/140/180/200/250 |
| N-EUPEX H 140 |
4900 |
360 |
140 |
60 |
60 |
100/140/180/200/250 |
| N-EUPEX H 160 |
4250 |
560 |
160 |
65 |
65 |
100/140/180/200/250 |
| N-EUPEX H 180 |
3800 |
880 |
180 |
75 |
75 |
140/180/200/250 |
| N-EUPEX H 200 |
3400 |
1340 |
200 |
85 |
85 |
140/180/200/250 |
| N-EUPEX H 225 |
3000 |
2000 |
225 |
90 |
90 |
140/180/200/250 |
| N-EUPEX H 250 |
2750 |
2800 |
250 |
100 |
100 |
180/200/250 |
| N-EUPEX H 280 |
2450 |
3900 |
280 |
110 |
110 |
250 |
| N-EUPEX H 315 |
2150 |
5500 |
315 |
120 |
120 |
250 |
| N-EUPEX H 350 |
2000 |
7700 |
350 |
140 |
140 |
250 |
| N-EUPEX H 400 |
1700 |
10300 |
400 |
150 |
150 |
250 |
| N-EUPEX H 440 |
1550 |
13500 |
440 |
160 |
160 |
250 |
